M12圆形防水连接器技术参数
1、产品技术参数
【产品名称】 M12针式直型电缆连接器(不带电缆)
【产品型号】　M12XM (4-6或6-8),(型号中的XM表示公司品牌，ZT/WT表示直/弯头，4-6表示配接电缆外径为4-6mm,6-8表示电缆外径为6-8mm)
【产品结构】 此产品是一个M12不带电缆的180度直型连接器，3针、4针、5针电缆接装方式为电线插入后，用螺钉旋紧即可。6针、7针、8针的电线接装方式为焊接。用户自配电缆长度任选。
【产品芯数】 M12圆形防水连接器公头为180度直型。针芯数为3针、4针、5针、6针、7针、8针。

M12圆形防水连接器按方式可以分为焊线型，锁端子型；按装配方式可分为组装式，成型式，面板式；

按防插错编码方式可以分为A编码，B编码，C编码，D编码，P编码，S编码，T编码，X编码；

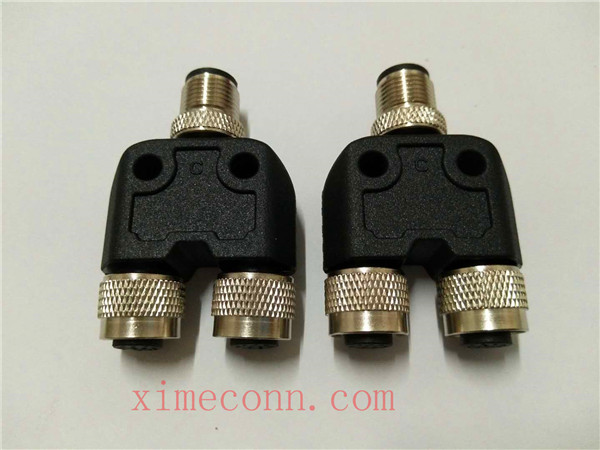

按形状可分为M12 180度直型连接器，M12 90度弯头连接器，M12 T型连接器，M12 Y型连接器。
同时还分屏蔽和不屏蔽两种类型。
按针数或芯数有3针，4针，5针，8针，12针或3芯，4芯，5芯，8芯，12芯。

西米连接技术的M12连接线都是符合RoHS，CE，UL认证的，品质优良，价格实惠，交货时间短

连接器系列: M12

类型:公头/母头

接口防呆类型: A,B,C,D,S,T,L,P

锁紧方式: 螺纹式

连接头类型:直头/弯头

技术参数
执行标准:	IEC 61076-2-101
适用温度:	-20℃ ~ +80℃
胶芯材料:	TPU
端子材料:	黄铜镀金
外模材料:	TPU
螺丝/螺母材料:	铜合金镀镍
绝缘阻抗:	≥100MΩ
接触阻抗:	≤5mΩ
是否屏蔽：	可选择
防护等级:	IP67/IP69K（锁紧状态）

电气参数
芯数	接口防呆类型	额定电流	额定电压		导体规格		线材外被	线材长度&尾部处理
			A/C	D/C	AWG	mm²
03 pins	A/B/C	4A	250V	250V	22	0.34	PUR/PVC	可定制
04 pins	A/B/C/D	4A	250V	250V	22	0.34	PUR/PVC
05 pins	A/B/C	4A	60V	60V	22	0.34	PUR/PVC
06 pins	C	2A	30V	30V	24	0.25	PUR/PVC
08 pins	A	2A	30V	30V	24	0.25	PUR/PVC
12 pins	A	1.5A	30V	30V	26	0.14	PUR/PVC
17 pins	A	1.5A	30V	30V	26	0.14	PUR/PVC



电气参数
芯数	接口防呆类型	额定电流	额定电压		导体规格		线材外被	线材长度&尾部处理
			A/C	D/C	AWG	mm²
03 pins	A/B/C	4A	250V	250V	22	0.34	PUR/PVC	可定制
04 pins	A/B/C/D	4A	250V	250V	22	0.34	PUR/PVC
05 pins	A/B/C	4A	60V	60V	22	0.34	PUR/PVC
06 pins	C	2A	30V	30V	24	0.25	PUR/PVC
08 pins	A	2A	30V	30V	24	0.25	PUR/PVC
12 pins	A	1.5A	30V	30V	26	0.14	PUR/PVC
17 pins	A	1.5A	30V	30V	26	0.14	PUR/PVC
