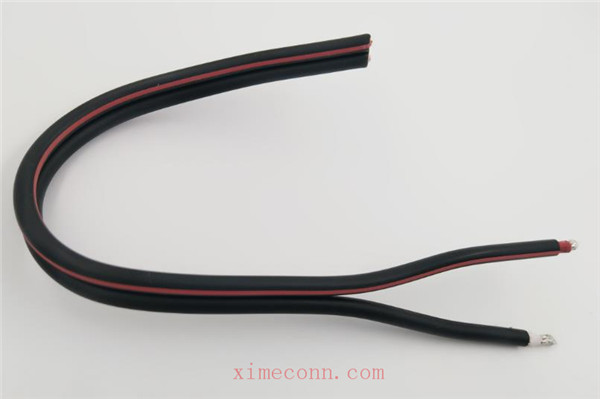

UL9703 太阳能直流1000V 线缆带MC4 ,双并线连接

UL9703 太阳能直流1000V 线缆带MC4 ,双并线连接

PV 连接器连接线,深圳太阳能连接器生产商,1500V 太阳能连接器,是现光伏发电厂在产品选型时的最佳先择,它的特点是:低接触阻抗,最高系统电压1500V,能承受25年持择通电工作的使用寿命,支持拆装插拔,维护时简单方法,安装时直插即可达到防水IP68等级,通过德国莱茵TUV与美国UL的双重认证,最新IEC62852标准,是电站安装的最佳选择。

  • 产品描述
  • 应用展示
  • 经典案例
  • 资料下载

Connector system

金属插头系统

¢4mm


Rated voltage


额定电压

1000V DC(IEC)1)


1000V/1500 DC(UL)2)

Rated current


额定电流

17A(1.5㎜2)



22A(2.5㎜2;14AWG)


30A(4㎜2;6㎜2;12AWG,10AWG)

Test voltage


测试电压

6kV/6KV(50Hz,1min.)

Ambient temperature range


环境温度范围

-40℃…+90℃(IEC)


-40℃…+75℃(UL)

Upper limiting temperature

温度上限

+105℃(IEC)


Degree of protection,mated

防护等级,插合状态

IP67,IP68(1h/1m)

Contact resistance of plug connectors

连接器接触阻抗

0.5mΩ


Safety class


安全等级


Contact material


端子材料

Messing,verzinnt


Copper Alloy,tin plated

Insulation material


绝缘材料

PC/PA


Locking system


锁紧系统

Snap-in


Flame class


火焰等级

UL-94-V0


卡入式锁定:


•根据NEC 2011,使用安全锁夹PV-SSH4锁定,只能使用工具释放。


•久经考验的Xime技术,具有高长期稳定性,确保在插头连接器的整个使用寿命中始终保持低性能损失。


•经过试验和测试的插头,多年的现场经验,深圳太阳能光伏发电安装经历10年的金太阳项目应用。


•可组装,横截面为10平方毫米


•也可作为现成的线索提供


•根据客户规格制作的导线




卡入式锁定



•根据NEC 2011,使用安全锁夹PV-SSH4锁定,只能使用工具释放。



•久经考验的Xime技术,具有高长期稳定性,确保在插头连接器的整个使用寿命中始终保持低性能损失。



•经过试验和测试的插头,多年的现场经验



•可组装,横截面为10平方毫米



•也可作为现成的线索提供



•根据客户规格制作的导线
