M23信号电源混合防水连接线组件

西米连接器技术提供的该系列——例如: M23 信号圆形连接器(6至19极)和 M23 电源圆形连接器(6至9极)——中的接触式插件与市场上现有的大多数其他类型的M23圆形连接器在插头上是兼容的。特别是其快速和安全的插拔过程,确保了ximeconn's Com Lock锁定系统的舒适性。M23 Power电力圆形连接器专注于传输电力和信号。该产品具有很高的电流承载能力,并且还可以传输信号。进一步扩展了M23系列,从而使作为工业关键命脉的信号和电力得以充分供应。应用领域包括:传动技术以及所有对振动安全、防尘防水以及其他外部机械影响要求日益严格的领域。此外,其还可用于需要有效屏蔽电磁干扰的应用。ximeconn's M23 Power电力圆形连接器在德国纽伦堡自动化展,M23 Power电力圆形连接器坚固的外壳闭合时可满足IP 67 / 69K防护等级要求——从而使其特别适用于恶劣的工业环境。由于无需工具即可进行组装,该连接器既适用于现场组装,也适用于批量生产。其电源插头的电压范围最高可达630 V AC,最大电流承载能力达28 A,可在较小的安装空间内传输大量的电力。与接触式插件一致,M23系列可提供多种外壳:直角、弯角和可旋转的套筒式外壳以及各种穿板式和联轴式外壳,从而完美适应各个环境的要求。

  • 产品描述
  • 应用展示
  • 经典案例
  • 资料下载

圆形连接器已成为自动化系统的“前进”解决方案,因为它们优于硬连线系统。圆形连接器易于使用,尺寸紧凑,适应性强,坚固耐用,适合户外使用。我们提供的最受欢迎的圆形连接器之一是我们强大的M23连接器。我们的M23可高度定制,可提供电源和信号插件。

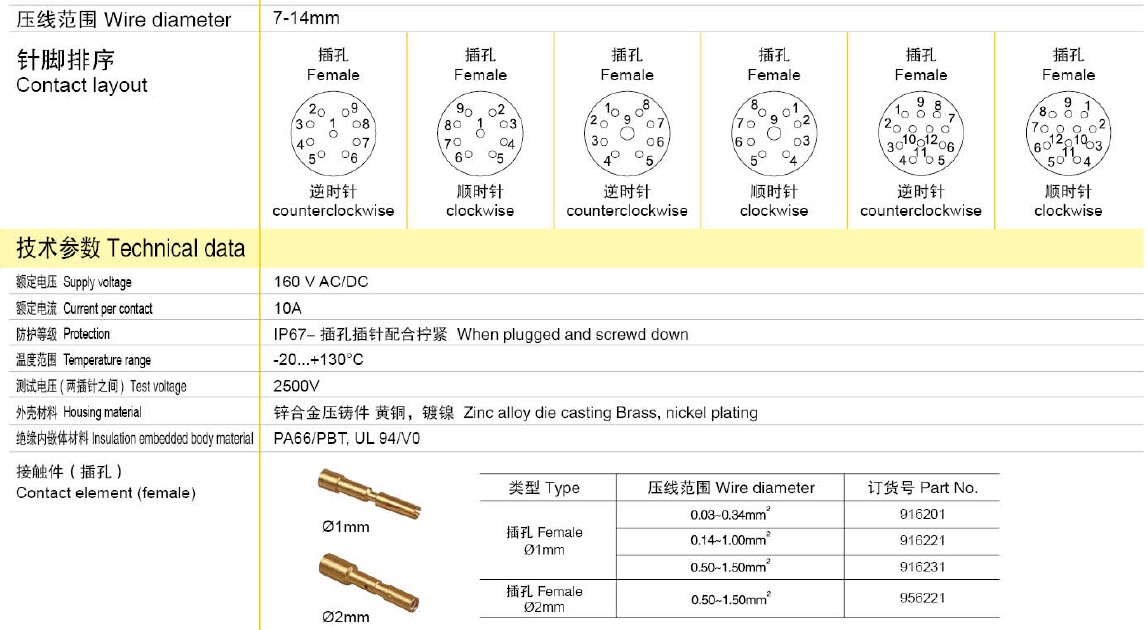

我们提供三种不同的接触选项,包括压接,焊接和浸焊。 M23电源的可能引脚为6,8,910极,而信号引脚包括6,7,9,12,16,1719极。 M23适用于各种外壳,包括直连接器,直角连接器和面板安装座。除标准螺钉连接外,M23还可与TWILOCKTWILOCK-S快速连接系统配合使用。


M23适用于各种应用,包括电机,编码器,运动控制,机器人和输送机。该连接器可在-40°F257°F的温度范围内使用,使其可用于多种苛刻的环境。我们还为M23提供不锈钢外壳,使其可用于卫生应用以及户外。要了解有关M23电源圆形连接器的更多信息,请访问我们的网站或致电我们训练有素的技术销售人员。

新型M23混合插入式连接器,用于信号,数据和电力传输

西米连接器技术电气的新型M23 圆形插入式连接器是一体化连接器,可安全地传输信号,数据和电源。

紧凑型M23插入式连接器可处理高达30 A的电流和高达850 V DC630 V AC的电压。

除了位于中心的PE保护导体外,连接器外形还具有四个电源触点和四个信号触点。每个直径为0.8 mm,四个附加数据触点设计用于根据CAT5进行安全数据传输,并可根据需要更换四个信号触点,每个触点直径为1 mm

这意味着如果手头的应用需要,最多可以使用八个信号触点。符合IP65 / 67标准的插入式连接器设计用于-40+ 125°C的温度范围。

可提供直的和成角度的设备连接器,可倾斜的版本可旋转,以实现最佳的电缆连接。

M23 Power电力圆形连接器专注于传输电力和信号。该产品具有很高的电流承载能力,并且还可以传输信号。进一步扩展了M23系列,从而使作为工业关键命脉的信号和电力得以充分供应。应用领域包括:传动技术以及所有对振动安全、防尘防水以及其他外部机械影响要求日益严格的领域。此外,其还可用于需要有效屏蔽电磁干扰的应用。ximeconn's M23 Power电力圆形连接器在德国纽伦堡自动化展,M23 Power电力圆形连接器坚固的外壳闭合时可满足IP 67 / 69K防护等级要求——从而使其特别适用于恶劣的工业环境。由于无需工具即可进行组装,该连接器既适用于现场组装,也适用于批量生产。其电源插头的电压范围最高可达630 V AC,最大电流承载能力达28 A,可在较小的安装空间内传输大量的电力。与接触式插件一致,M23系列可提供多种外壳:直角、弯角和可旋转的套筒式外壳以及各种穿板式和联轴式外壳,从而完美适应各个环境的要求。

该系列——例如: M23 信号圆形连接器(619极)和 M23 电源圆形连接器(69极)——中的接触式插件与市场上现有的大多数其他类型的M23圆形连接器在插头上是兼容的。特别是其快速和安全的插拔过程,确保了ximeconn's Com Lock锁定系统的舒适性。
